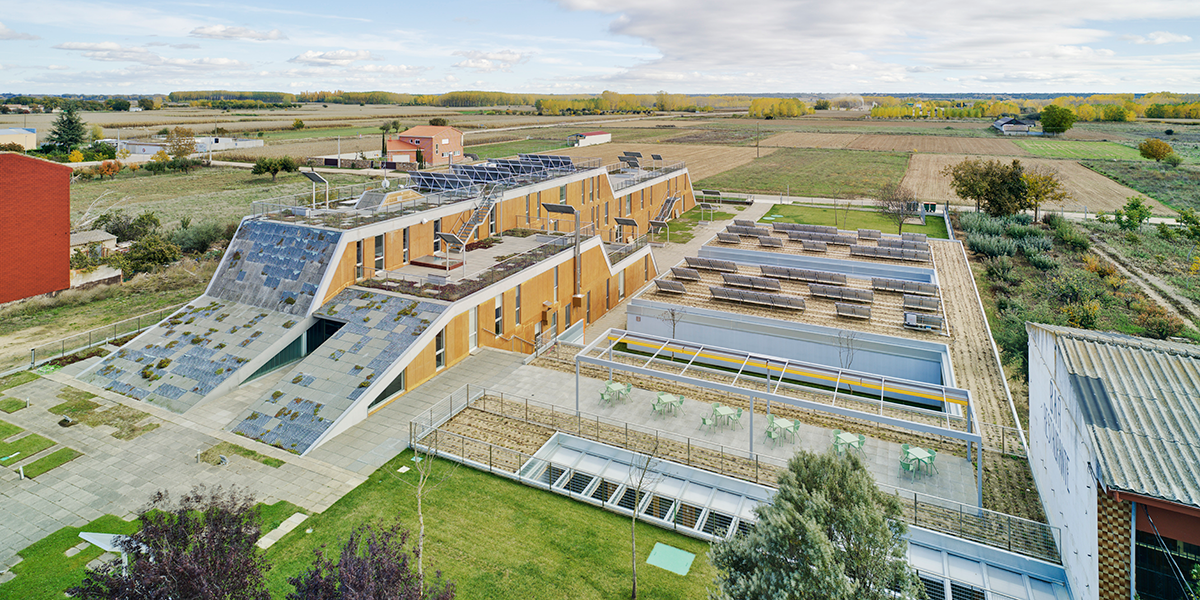

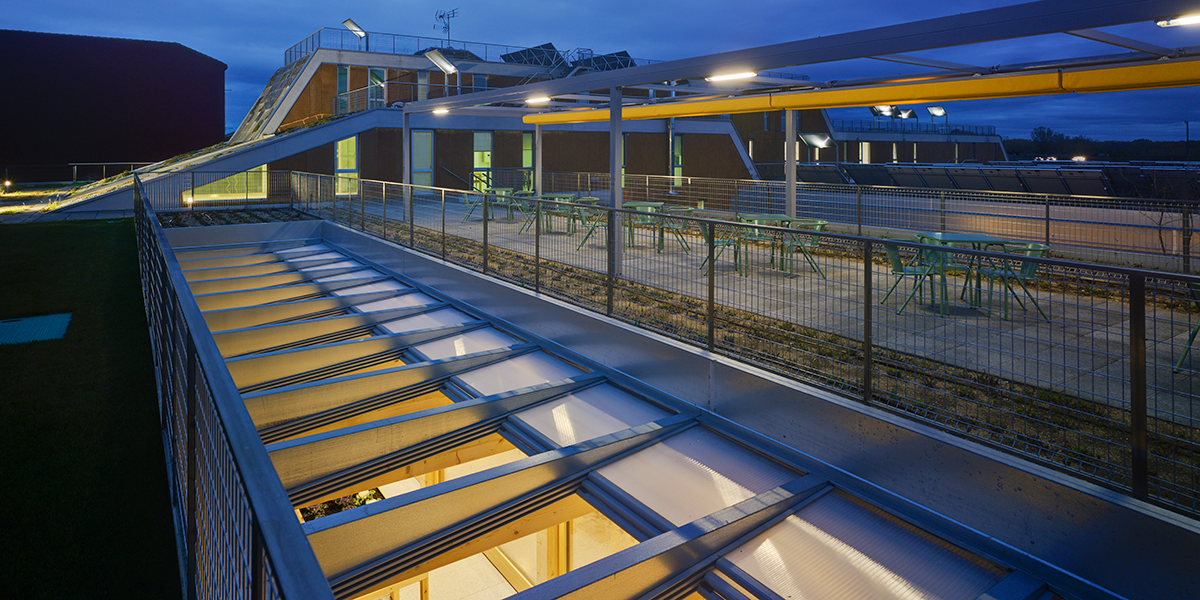

Residencia de Ancianos Passivhaus de Camarzana de Tera
CSO Arquitectura

Primer geriátrico con certificación Passivhaus en España, y uno de los primeros 15 en el mundo.
Edificio de nueva construcción que se autoabastece y suministra energía sobrante al edificio anexo de 2005.
Sistema de aerotermia ECODAN de 20 kW para climatización mediante suelo radiante/refrescante, a partir de un hydrobox reversible (frío y calor). Alto ahorro energético en el suelo radiante (entre 5058%) por las bajas emisiones de CO2. Ventilación con recuperación de calor (eficiencia 90%).

VER VIDEO

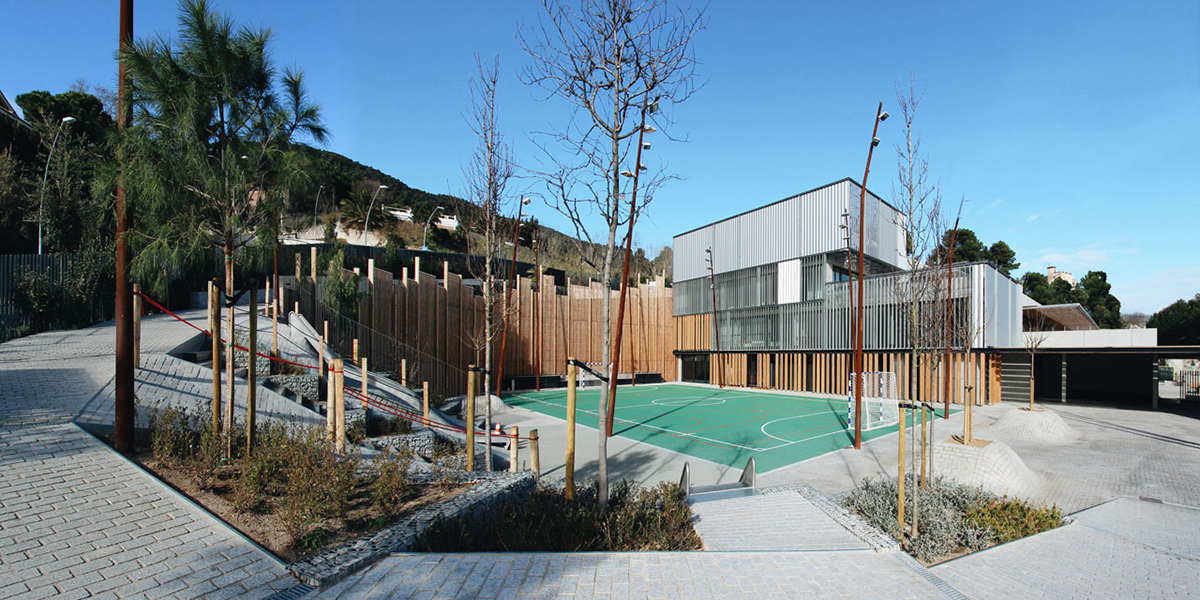

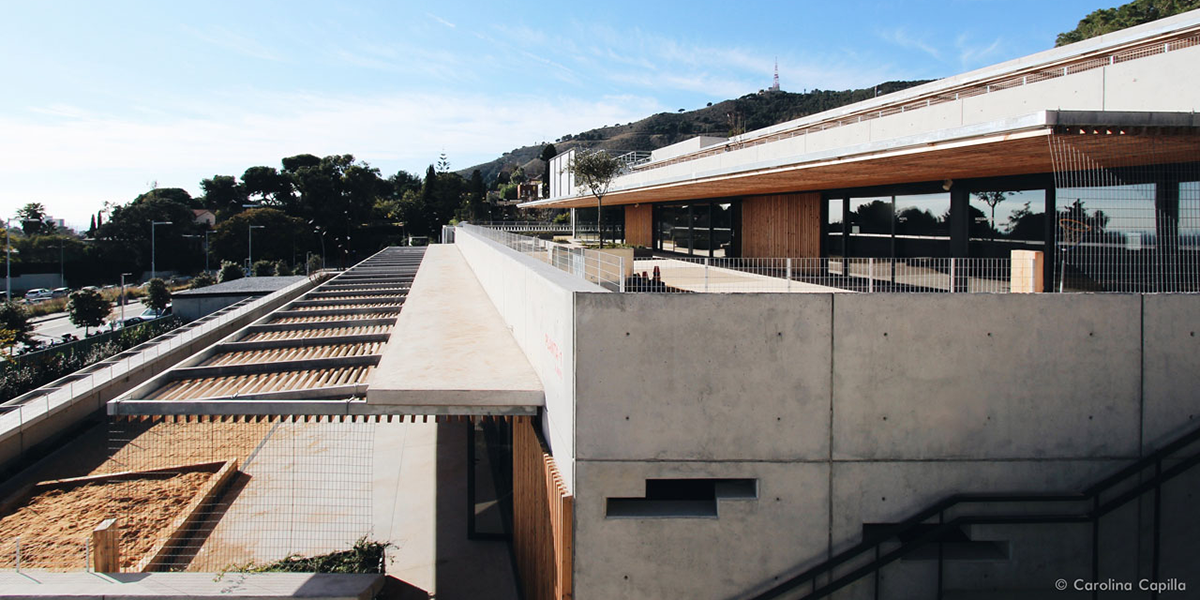

Escuela Betània Patmos
ARCbcn

Edificio de nueva construcción destinado a uso docente, con una superficie a climatizar de 3.500m2, 2.000m2 con suelo radiante. Certificación Leed Gold School (64 puntos), primera escuela a nivel nacional. Análisis y simulación energético.
Enfriadora bomba de calor aire-agua de alta eficiencia (ERACS2-Q) a 4 tubos con recuperación de calor (frío/calor simultáneo) y un equipo de aerotermia para producción ACS, más caldera de back-up. Ventilación con UTA y recuperador de calor entálpico (rendimiento superior al 70%) y sondas de calidad del aire. Medidas pasivas: cerramientos de muy baja emisión térmica, cubierta verde, fachadas de lamas con control solar, ventilación natural monitorizada...

VER VIDEO

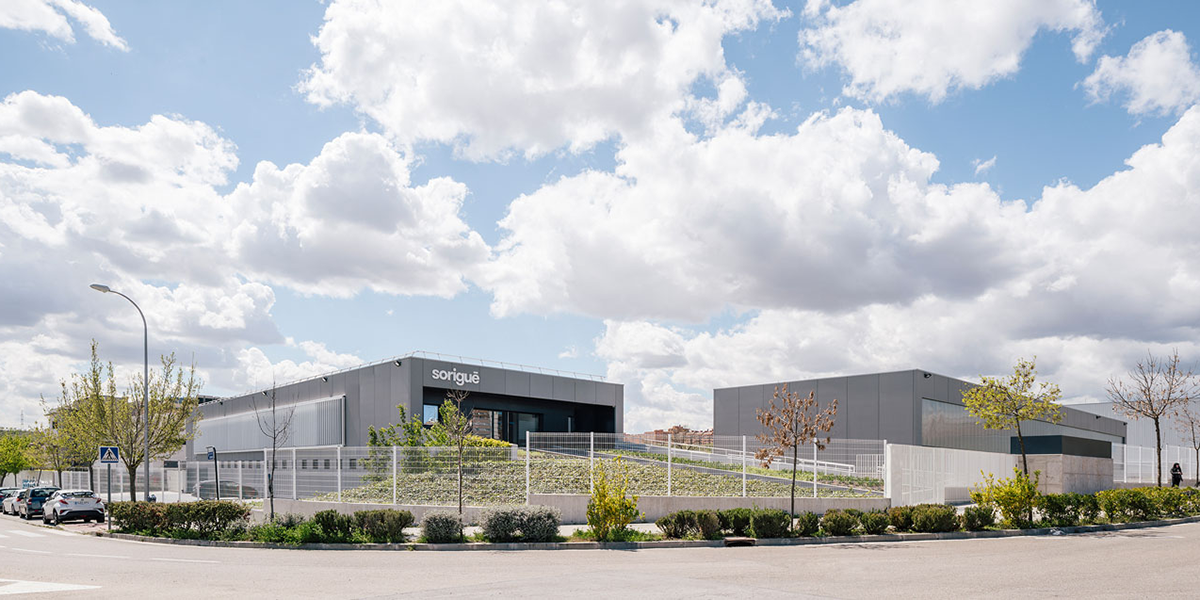

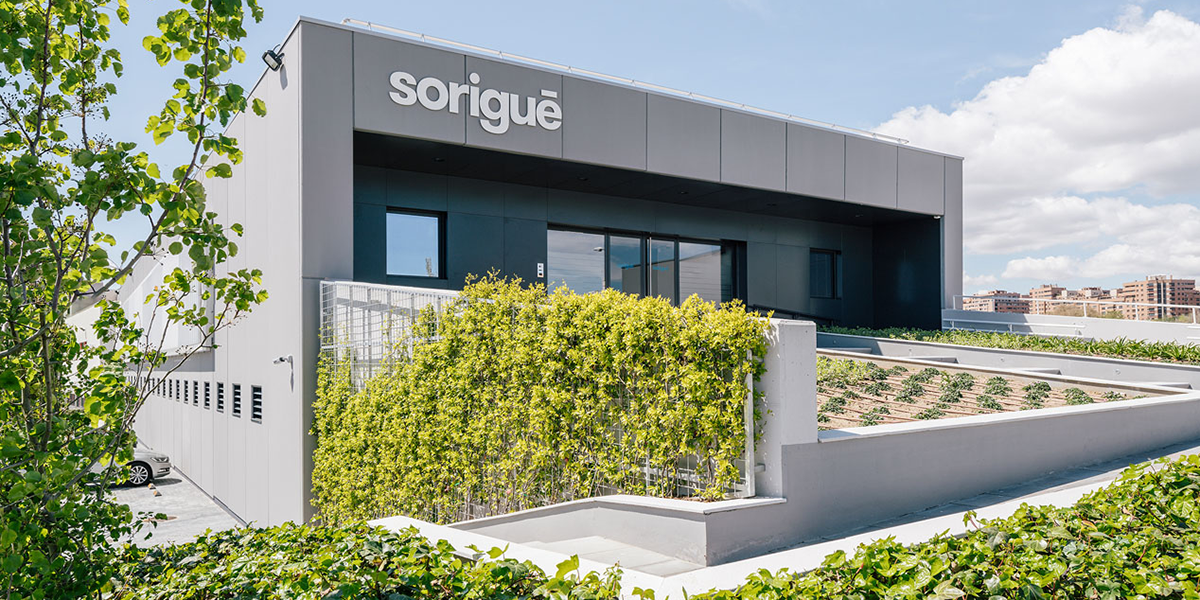

Edificio Industrial Sorigué
080 Arquitectura

Nave industrial de obra nueva. La premisa de la propiedad era obtener un sello de certificación ambiental. Calificación energética A. Sello verde 3 hojas (GBC).
Sistema VRF High COP (alta eficiencia energética) de recuperación de calor, y producción ACS con módulos de alta temperatura PWFY (70ºC). Captación solar térmica y fotovoltaica. Ventilación mediante sistemas de recuperación de calor de alta eficiencia (rendimientos sensibles del 85%) y control de CO2. Sistema de control centralizado e integración total con BMS. Gestión y monitorización de todos los elementos de la planta.

VER VIDEO

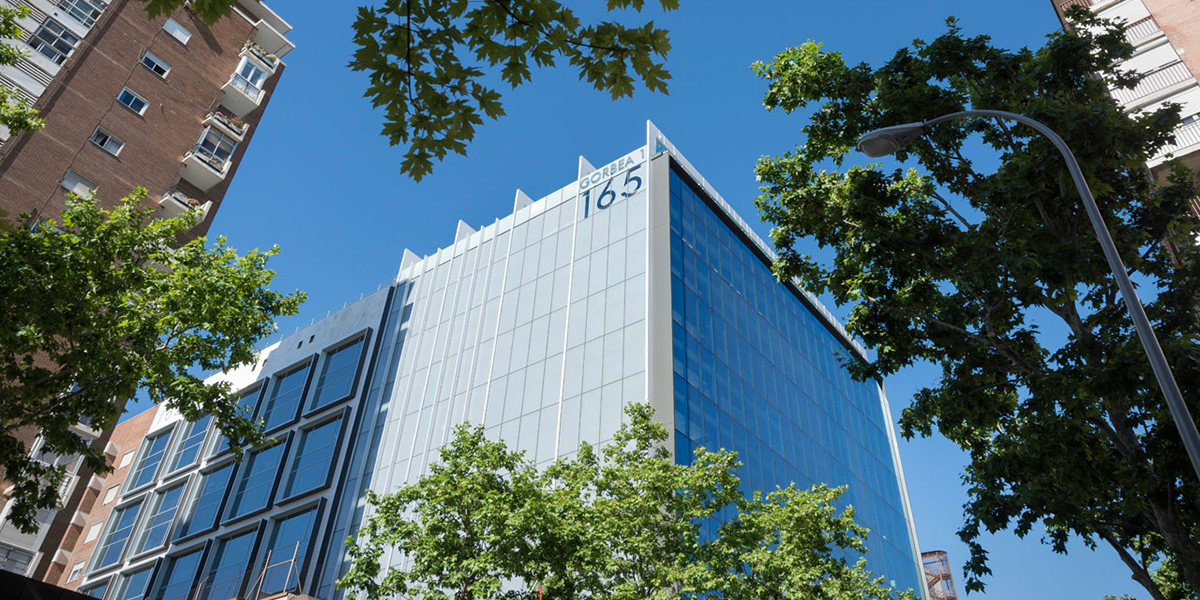

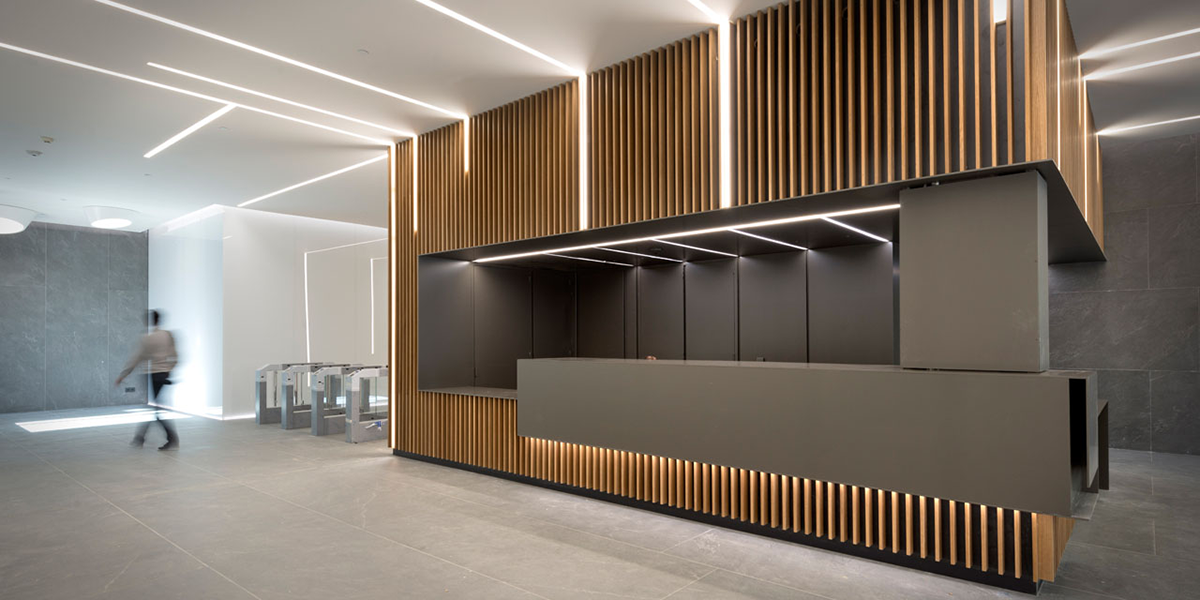

Oficinas Gorbea
L35 Arquitectos

Reforma integral de un edificio de oficinas en el Paseo de la Castellana de Madrid. Certificación Leed Platinum (87 puntos). Análisis y simulación energética.
Sistema VRF de alta eficiencia, con recuperación de calor (frío/calor simultáneo) a 2 tubos, y producción ACS con módulos de alta temperatura PWFY (70ºC). Dificultadas arquitectónicas, poca altura disponible en planta, y disposición de la cubierta para eventos, resueltas gracias a los equipos compactos y flexibles del sistema VRF. Ventilación mediante UTA y recuperación de calor centralizada. Control de humedad por sistema adiabático. Sistemas de captación solar fotovoltaica (9 Kwp) en cubierta.

VER VIDEO

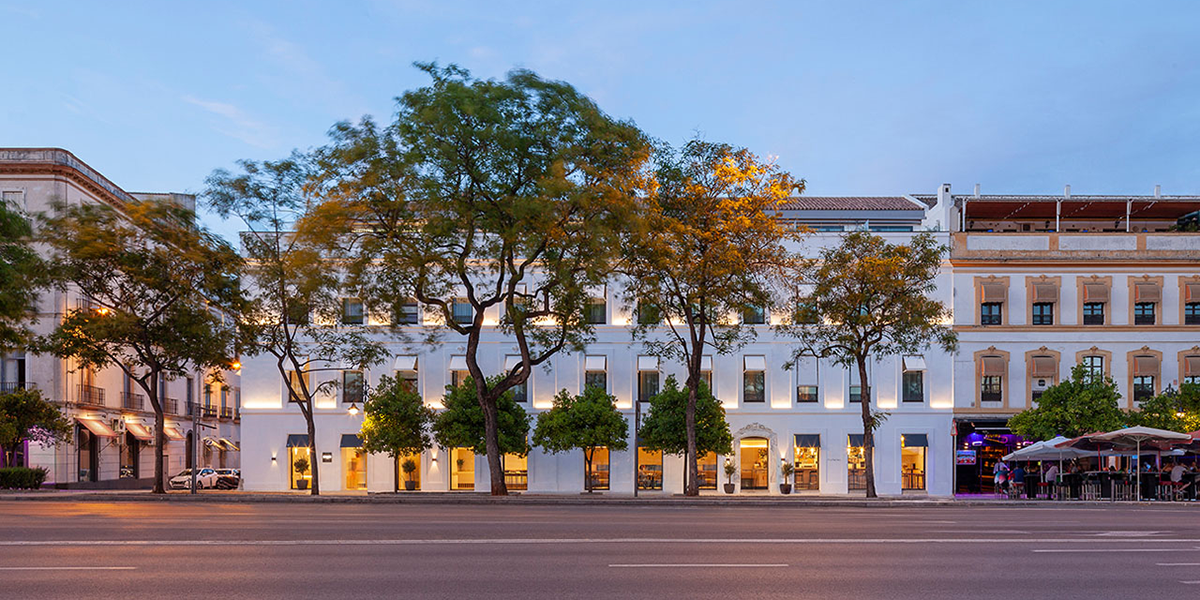

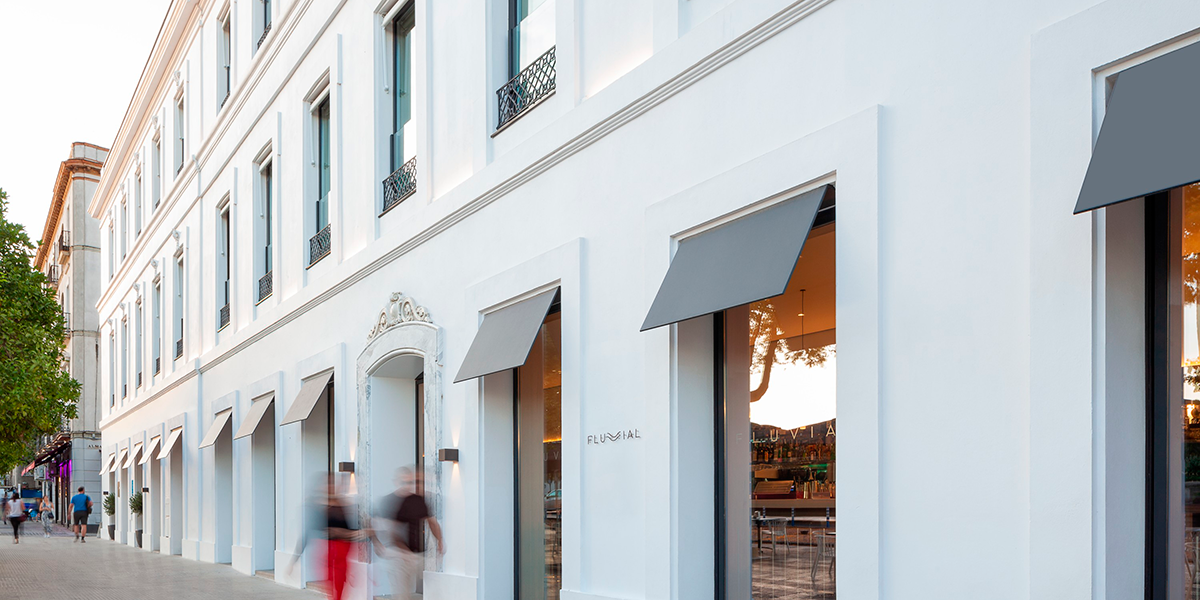

Hotel Kivir
Cruz y Ortiz Arquitectos

Hotel 4* situado a orillas del río Guadalquivir, ubicado en un antiguo hostal del siglo XX con fachada protegida. Sistema VRF de recuperación de calor, condensado por agua freática (pozo fluvial del Guadalquivir), y recuperación total sobre ACS. La principal demanda de refrigeración permite al sistema VRF obtener el ACS de forma gratuita, y libera la cubierta de paneles solares térmicos, adquiriendo mayor valor añadido (terraza + piscina). Alta eficiencia energética en emisiones, calificación A. Integración total con BMS, relacionado con el confort interior (climatización, ACS, iluminación, persianas y renovación de aire).

VER VIDEO

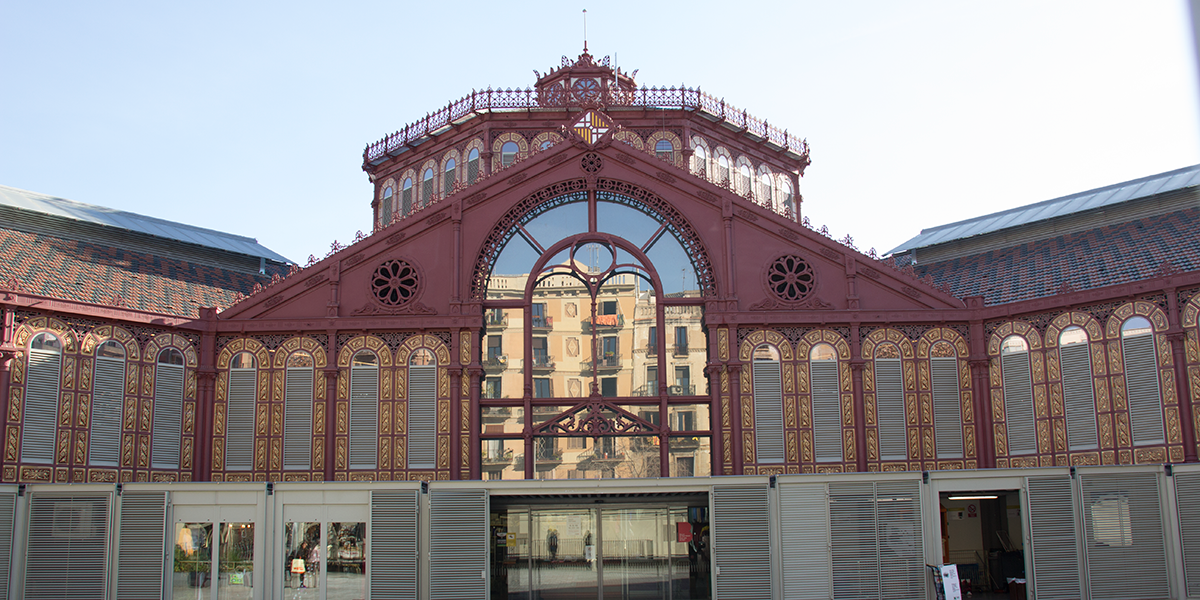

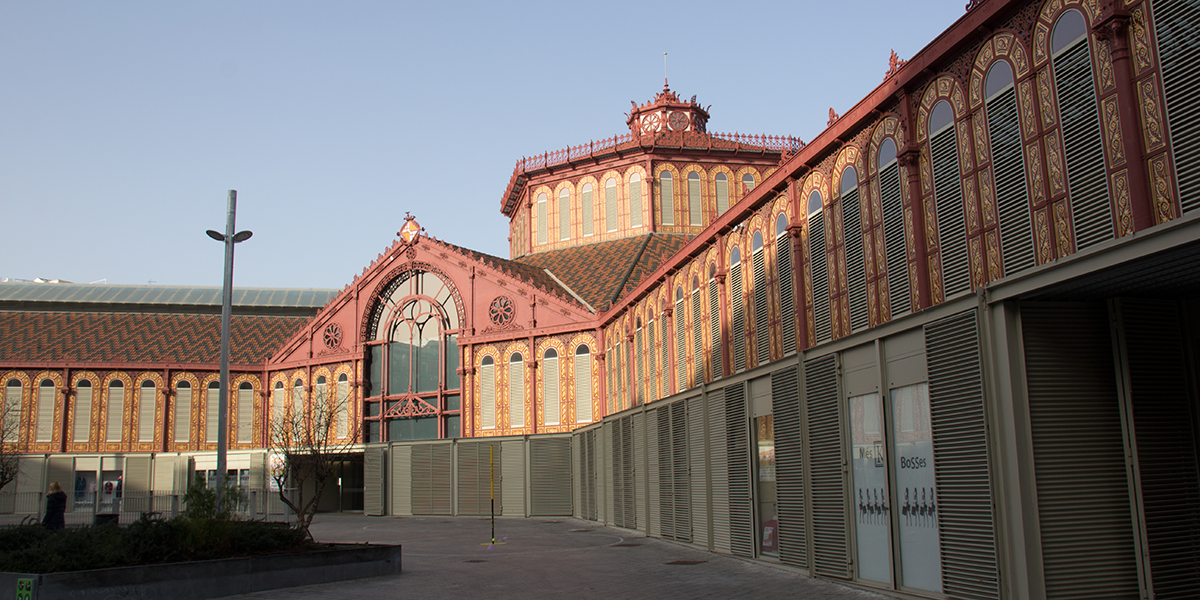

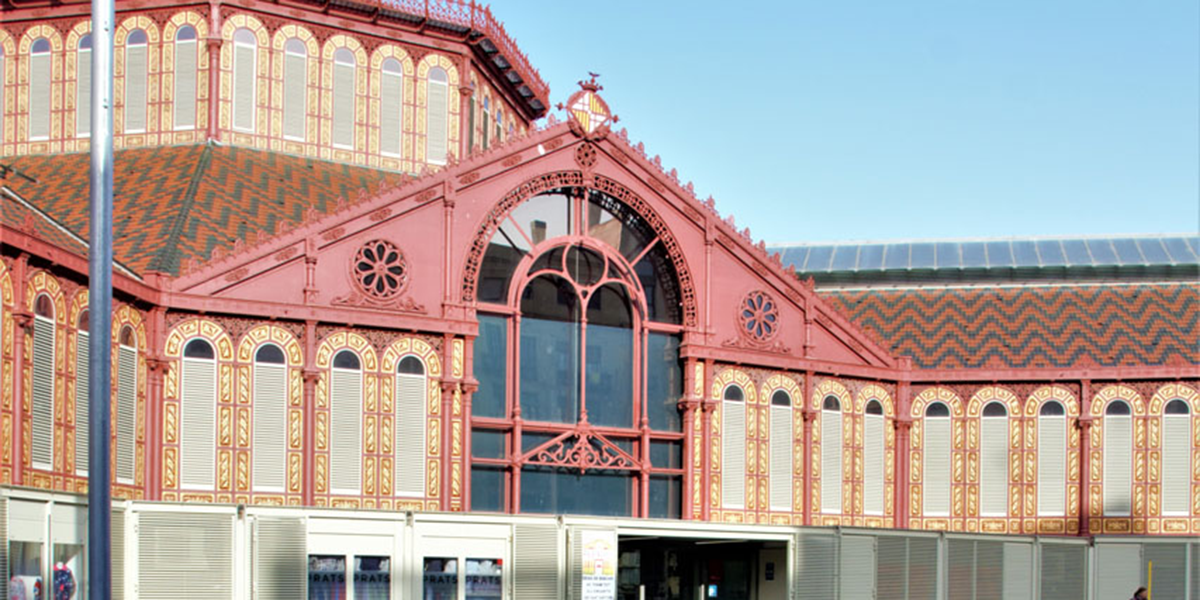

Mercado de Sant Antoni
AA25 / SLP

Edificio histórico y patrimonial que ocupa la extensión de una manzana del ensanche de Barcelona. Utilización de pantallas estructurales termo activas para intercambio energético con el subsuelo, con una profundidad de 38 m, en total más de 16.500 m2 de superficie de intercambio. 4 Sistemas de bomba de calor geotérmica agua-agua a 6 tubos (500 kW), para producción simultánea de frío y calor. Completadas con bombas de calor aerotérmicas, para la climatización de la planta principal del edificio.
Alta eficiencia energética, por la optimización de ambos sistemas según demanda y estación del año, priorizando el geotérmico frente al aerotérmico.
